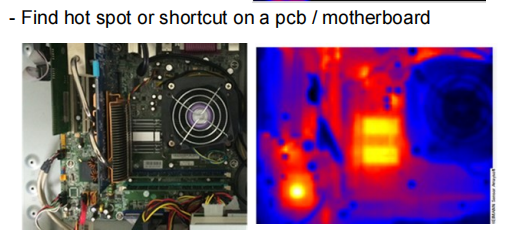

通常我们在电路板维修或者故障检测需要用到热成像检测的传感器设备，在PCB和主板上检测热点，由于海曼热电堆阵列传感器收集热图像，因此它们可以很容易地用于热点检测应用。在许多领域，有关现有或正在开发的热点的信息在故障、防火、预测性维护和节能方面很有用。火灾预防和检测的典型应用是炉顶监测和垃圾分类厂、交通或公共场所的火灾风险检测。预测性维护的示例包括轴承温度监测、电气元件和连接观察以及光伏电站中的热点检测。
从技术角度来看，选择合适的传感器必须反映应用场景。要观察大面积区域或查看小的火灾风险点，需要更高的空间分辨率。如果传感器和观察区域之间的距离很大，例如在高天花板的情况下，也是如此。如果必须监测温度的微小偏差，则还需要高热灵敏度。在许多应用中，只有相对温度信息是重要的——与场景的其余部分相比它是否热?- 并且校准要求远低于例如人体发烧和 体温升高测量的情况。
推荐检测电路板温度热点的海曼热电堆阵列传感器：
海曼HTPA 32x32d系列
是我们的高性能、高质量数字信号热电堆红外阵列，在 TO-39 金属外壳内具有 32x32 像素。使用集成光学镜头，可实现 33° 至 105° 的视野。这使得 HTPA32x32d 非常适合智能建筑应用中的人员检测。
由于采用数字 I²C 接口，操作仅需要四个引脚。内置 EEPROM 存储校准数据，集成 ADC 具有 16 位分辨率。结果为 15 Hz 至 27 Hz 的帧率，具体取决于所选的 ADC 分辨率。热电堆阵列真正的无百叶窗和非制冷操作确保了极低的功耗和高性能。

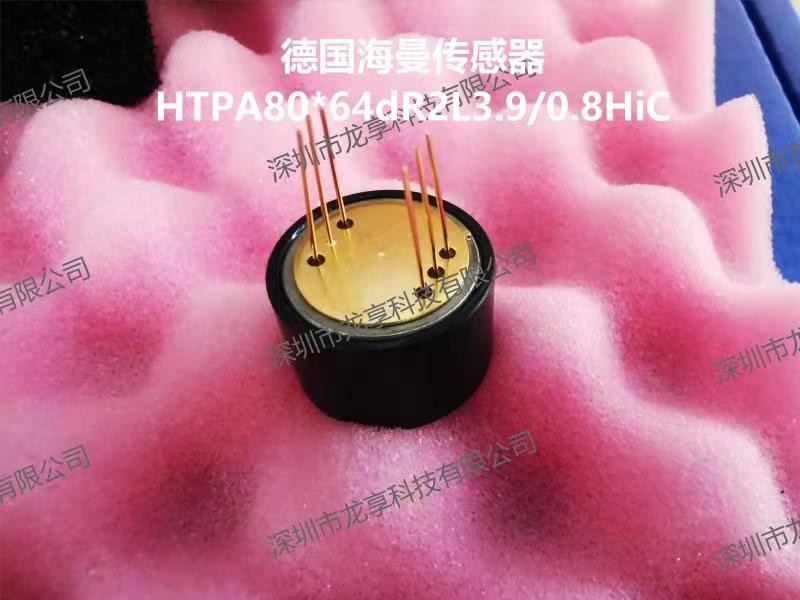

海曼HTPA 80x64d系列
是一种小尺寸、高性能、低成本的热电堆红外阵列，用于在 TO-8 外壳内进行热成像。
由于采用数字 SPI 接口，操作仅需要六个引脚。它有一个 16 位 ADC 和内置 EEPROM 存储所有校准数据。帧率可以单独设置，取决于传感器时钟和 ADC 分辨率。
对于高 16 位分辨率，最高 20 Hz 的帧率是可能的，而较低的 ADC 分辨率允许最高 30 Hz 或更高的帧率。不同的可用光学镜头与 TO-8 外壳中的阵列集成，提供从 12x9 度到 120x90 度的视场 (FOV)。
